Ligamentos a cuadros

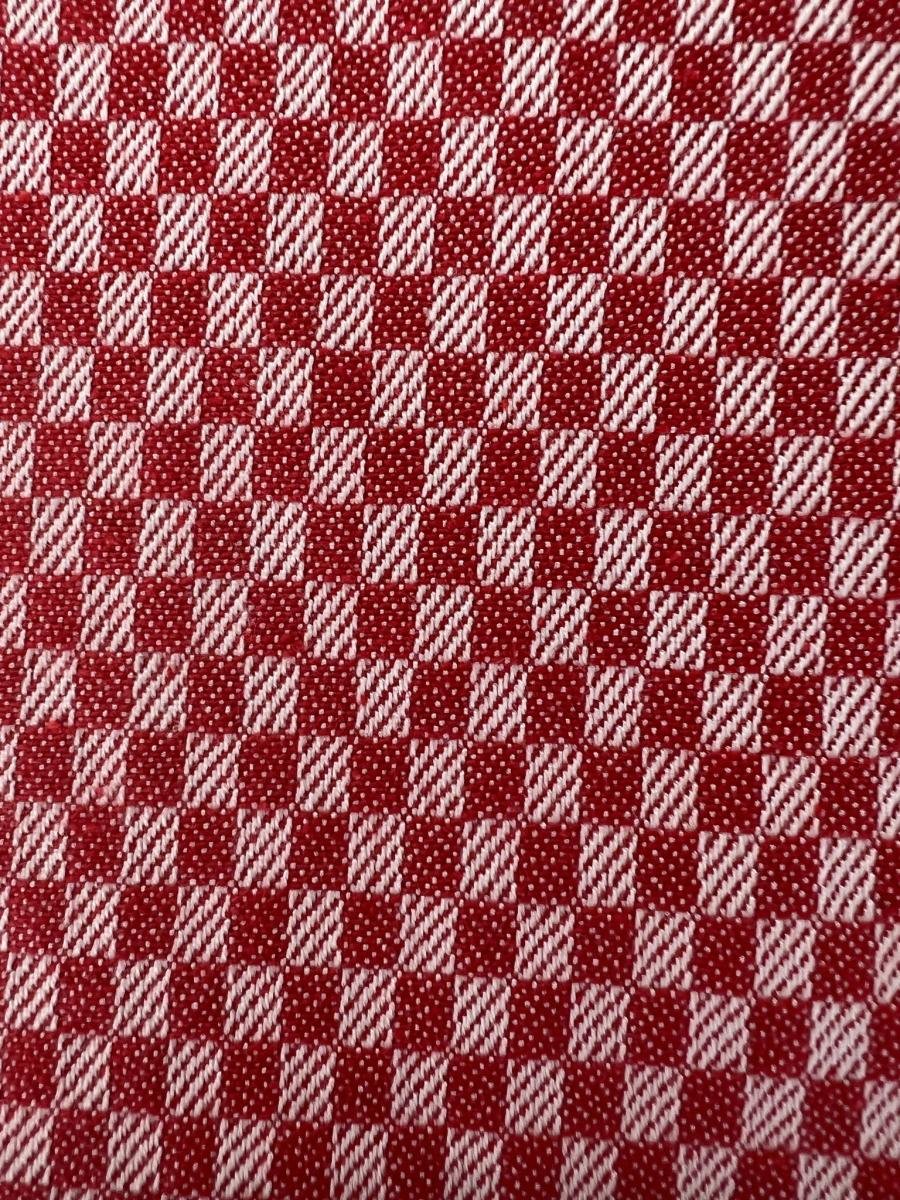

Se trata de ligamentos en los cuales, ligamentos simples o derivados, son dispuestos en formato de cuadros.
Calada
Teixidura
Lligament

Ligamentos a cuadros (Ligamento compuesto)

Se rellenan unos cuadros según unas disposiciones preestablecidas de forma en que cada uno de los ligamentos ocupe una zona concreta del cuadro.

Ejemplo:

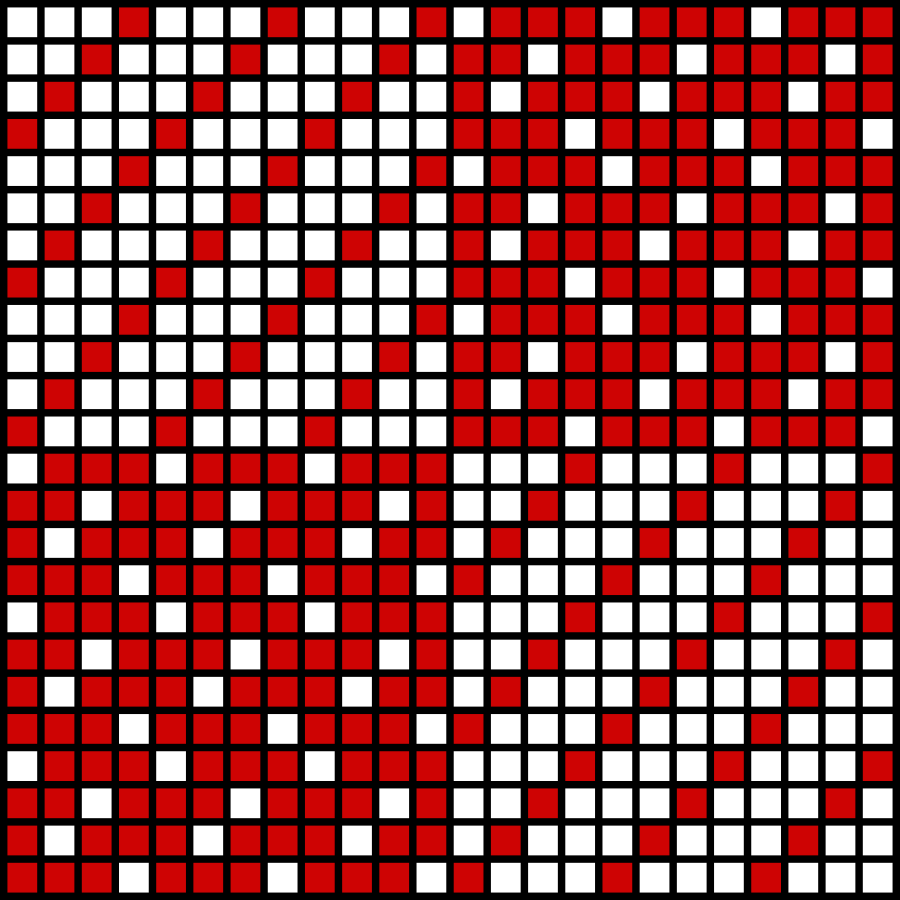

Este ligamento a cuadros está compuesto por una sarga 3e1 b: 1,3 y por una sarga satinada de dos direcciones 4p e2,1,2,-1 b:3,1


Características del ligamento:

Las diferentes zonas se tendrán que rellenar con los ligamentos que se haya decidido. Es necesario que los ligamentos entren dentro de los cuadros un número exacto a veces.

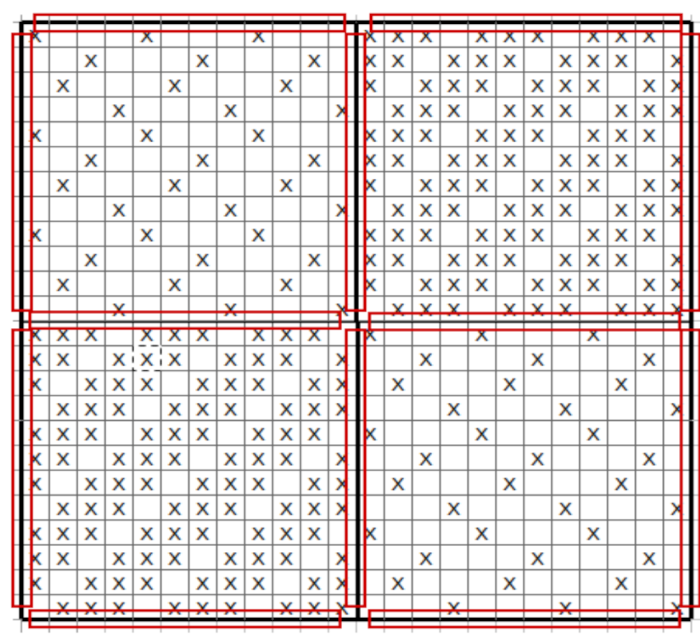

También es importante que en todas las fronteras entre los ligamentos haya una oposición total entre los tomos y los dejos, lo cual hace bastante complicado el diseño de estos tipos de ligamentos. En la imagen sí han marcado en rojo todas las fronteras y se puede comprobar que en estas zonas los tomos se tocan con dejos y viceversa.

Este tipo de ligamento también corresponde a un radiado por oposición.

La situación de los ligamentos se puede llevar a cabo según diferentes formatos de cuadros. En la imagen se representan posibles combinaciones en la situación de los ligamentos A y B.
